Avtomatizacija toplotne postaje v Papirnici Vevče

Situacija pred avtomatizacijo:

Dva parna toplotna izmenjevalca izmenično zagotavljata vročo vodo za 1 direktni ogrevalni krog, ki napaja klimate in 2 mešalna ogrevalna kroga (radiatorsko in kalorifersko ogrevanje). Regulacija temperature vira in temperatur ogrevalne vode za posamične odjemalce se izvaja ročno s pripiranjem ventilov.

Rešitev:

• Izdelava programa za regulacijo, namestitev programa na krmilnik in testiranje delovanja na simulatorju

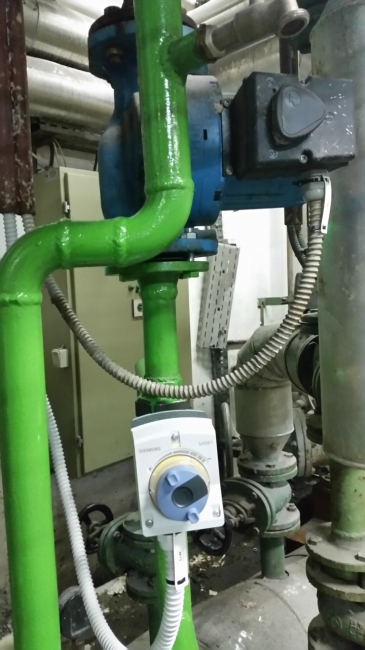

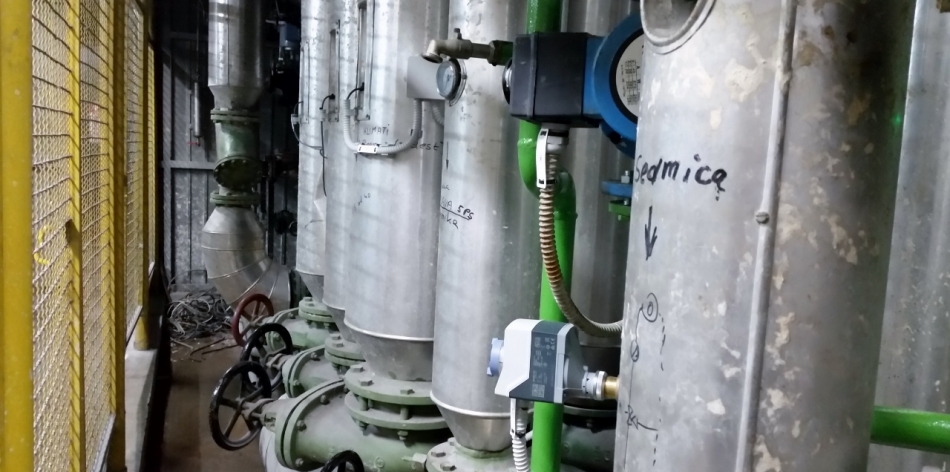

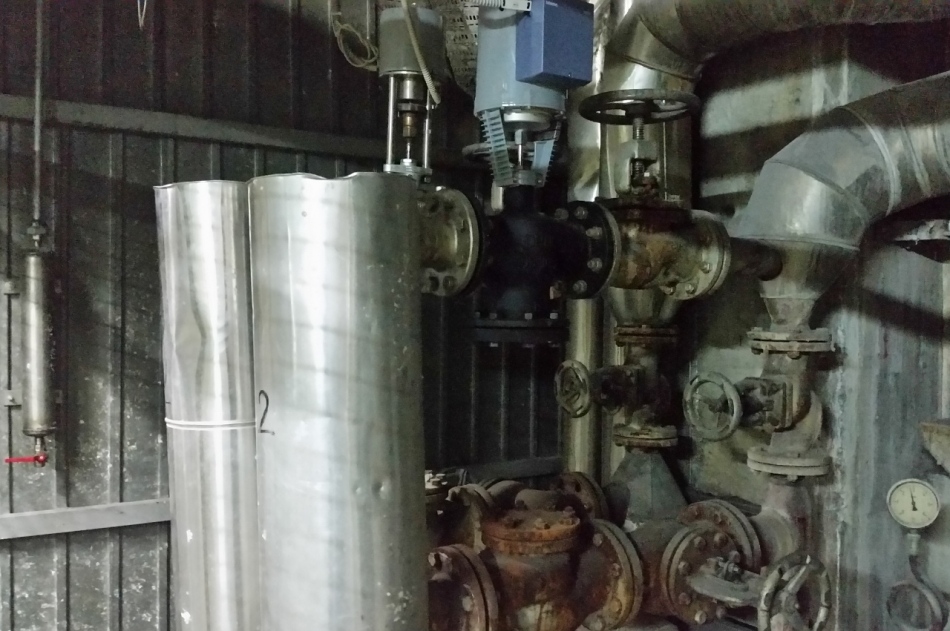

• Zamenjava ventilov na parnih in ogrevalnih krogih z ustreznimi ventili z elektromotornimi pogoni

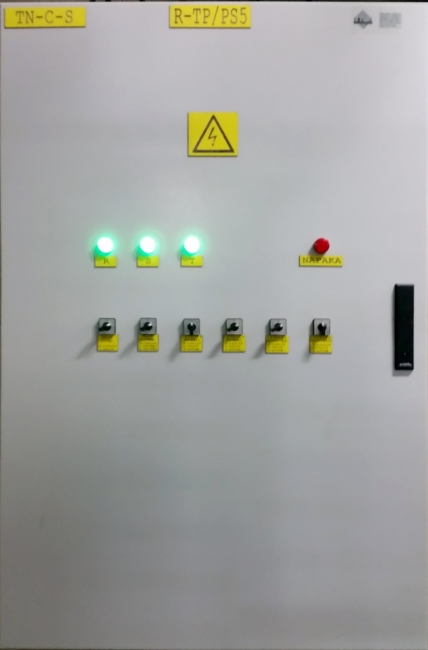

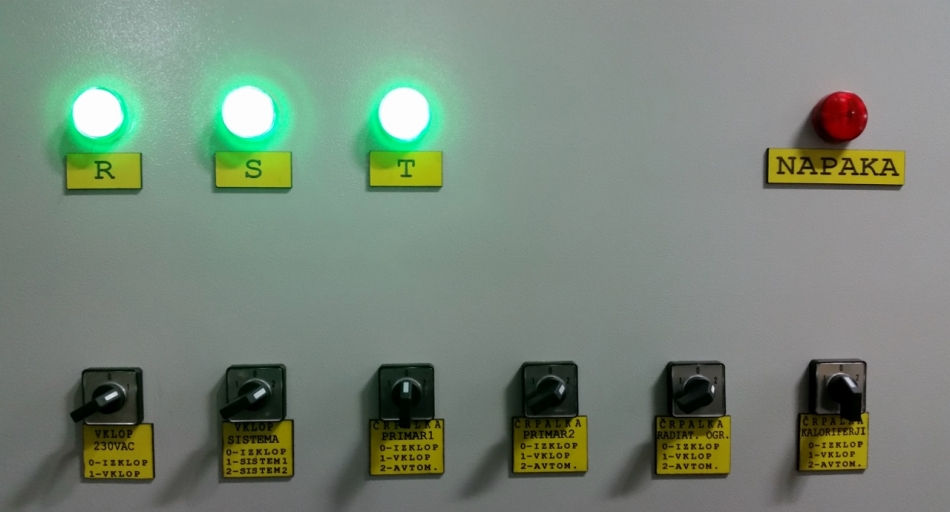

• Izdelava in vezava elektro omarice z ustreznimi termoelektričnimi zaščitami
• Namestitev in vezava termičnih zaščit na dvižne vode
• Namestitev in vezava temperaturnih tipal na dvižne in povratne vode

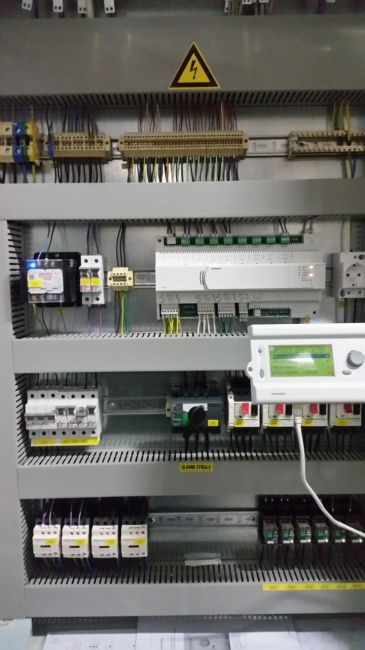

• Vgradnja in vezava krmilnika Siemens PXC36.E.D z naloženim izdelanim in preverjenim programom
• Kontrola priključkov, zagon, testiranje regulacije in preverjanje delovanja alarmov v delovanju
• Parametriranje finih nastavitev
• Izdelava elektro načrta, funkcijske sheme avtomatike ter navodil uporabniku
• Izdelava ekranskih grafik za centralni nadzorni sistem Siemens Desigo Insight
• Testiranje programske opreme in povezav
• Integriranje podatkovnih točk na nadzorni sistem
• Poučitev uporabnika o delovanju in upravljanju sistema

Rezultat:

V izjemno kratkem časovnem oknu (načrtovan enourni izpad vira ogrevanja) smo uspešno avtomatizirali toplotno postajo. Toplotna postaja glede na zunanjo temperaturo ustrezno in v realnem času zagotavlja ustrezne temperature posamičnih dvižnih vodov. Z uporabo posluževalnika ali centralno nadzornega sistema uporabnik lahko spremlja delovanje, spreminja posamične nastavitve in se odziva na alarmna sporočila, ki jih preko GSM vmesnika dobi tudi na mobilni telefon.
